Sicherheit per
Handgriff

A.S.K. 450 und
A.S.K. 250

NEU:
Mit zertifizierter
DIBt-Sicherheit
mehr

Die manuelle
Sicherheitsklappe

Die mechanische Klappe wird per Betätigungsschlüssel mit einem Handgriff in die Stellung AUF/ZU gebracht.

Sie sind geeignet für alle gängigen Bodeneinläufe, Hof- und Straßeneinläufe: 500 x 500 mm (Typ 450) und  500 x 300 mm (Typ 250). Sondergrößen bzw. Spezialanfertigungen sind nach Absprache möglich.

Die A.S.K. wird seit vielen Jahren in allen Branchen, die mit wassergefährdenden Stoffen arbeiten, erfolgreich eingesetzt. Aufgrund der eingesetzten Materialien und der hochwertigen Verarbeitung reicht eine jährliche Wartung aus, um die Funktionalität der Klappe zu gewährleisten.

Die Klappen sind DIBt-zugelassen und werden durch unser geschultes Personal gem. WHG-Fachzertifizierung montiert.

Kontaktieren Sie jetzt einen unserer Servicemitarbeiter:

Kontakt aufnehmen

Eigenschaften

  • Für Anlagen zum Lagern, Abfüllen, Herstellen und Behandeln von wassergefährdenden Stoffen gemäß § 62 WHG./AwSV
  • Einsetzbar in explosionsgefährdeten Bereichen.
  • Verhindert bei Unfällen, Lösch- und Reinigungsarbeiten das Einlaufen von unerwünschten Stoffen in die Kanalisation.
  • Montage in allen Hof- und Straßenabläufe nach DIN EN 124, DIN 19583 und DIN 19594 und allen gängigen Bodeneinläufen (je nach Ausführung mit zusätzlichem Adapterteil).
  • Aufgrund des identischen Einbaurahmens haben beide Modelle (manuell und pneumatisch) die gleichen Einbaumaße und sind dementsprechend jederzeit austauschbar.
  • Standardmäßig in den Größen 500 x 500 mm (Typ 450) und 500 x 300 mm (Typ 250) verfügbar.
  • Sondergrößen bzw. Spezialanfertigungen sind nach Absprache möglich.

Die Vorteile

  • Ordnungsgemäße Rückhaltung von austretenden wassergefährdenden Stoffen in die Kanalisation.
  • Verwendung von hochwertigen Qualitätsmaterialien: A.S.K. sind unempfindlich gegenüber Schmutz und Eis. Beständig gegen Öle, Fette, Treibstoffe, Säuren und Chemikalien.
  • Grundsätzlich sind folgende Betriebszustände möglich: Die geschlossene Sicherheitsklappe wird nur bei oder nach Niederschlägen geöffnet. Die offene Sicherheitsklappe wird nur im Gefahrenfall geschlossen.
  • Können mit geringem Aufwand auch nachträglich in vorhandene Bodeneinläufe eingebaut werden.
  • Einfache Bedienung: Die Sicherheitsklappe kann mit einem Handgriff geöffnet/geschlossen werden. Dies ist auch bei bereits gefluteter Straße bzw. Fläche ohne Aufnehmen des Einlaufrostes möglich.
  • Geringer Wartungsaufwand

Solitär

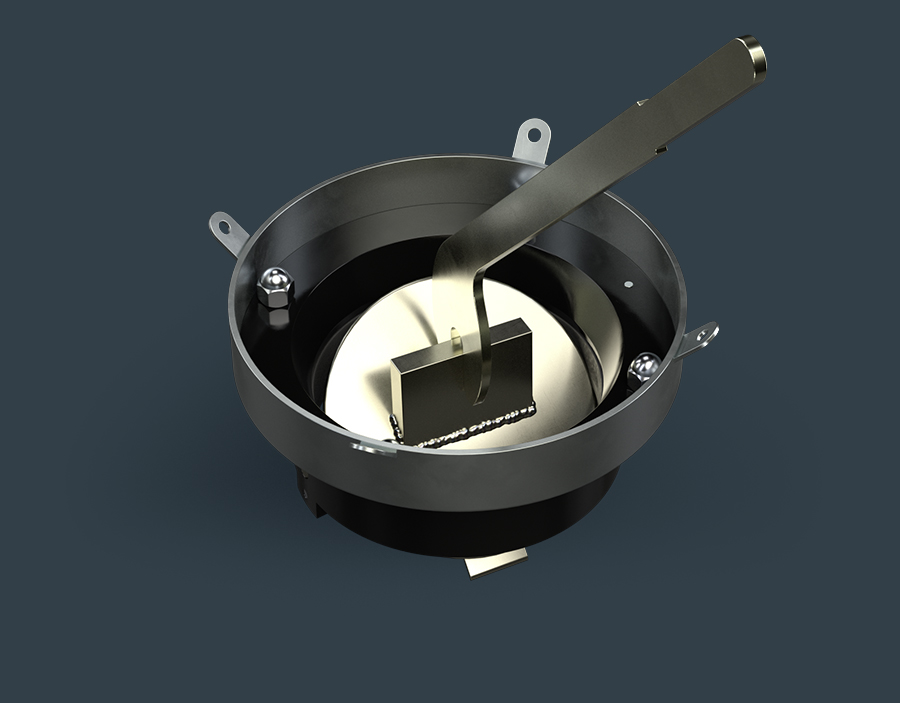

Unsere A.S.K. mit manueller Bedienung lässt sich einfach per mitgeliefertem Spezialhebel in Sekundenschnelle hermetisch verschließen.

Datenblatt ASK 250 M Datenblatt ASK 450 M

Technische Daten:

Typ:
A.S.K. Ablauf Sicherheits-Klappe
Auslegungsdruck:
0,5 bar; 5m Ws
Auslegungstemperatur:
bis 80°C
Betriebsdruck:
5 bar
Durchflussmedien:
Verunreinigte Abwässer
(u.a. Öle, Fette, Treibstoffe, Säuren und Chemikalien)
Nennweite:
Für alle gängigen Bodeneinläufe, Hof- und Straßeneinläufe 500 x 500 mm (Typ 450) und 500 x 300 mm (Typ 250)
Sondergrößen bzw. Spezialanfertigungen:
nach Absprache möglich

Werkstoffe:
Einbaurahmen:
Edelstahl
Gehäuse:
GG phosphatiert
Scheibe:
Edelstahl
Welle:
Edelstahl
Dichtelement:
Viton
Patent:
Patentrechtlich geschützt

Wie können wir helfen?

Zur Aufrüstung Ihres bestehenden Kanalsystems empfehlen wir die manuelle A.S.K. Diese ist problemlos mit wenigen Arbeitsschritten einzubauen.
Selbstverständlich ist auch unsere automatische A.S.K. in ein bestehendes Kanalsystem nachrüstbar. Erfahrungsgemäß reichen zur Befestigung der A.S.K. im Kanaleinlauf vier Bohrungen und spezielle Betondübel. Zur undurchlässigen Versiegelung gegen Flüssigkeiten wird eine Vergussmasse (Sika-Flex) eingesetzt. Final erfolgt eine Dichtigkeitsprüfung.

Bei bestehenden Kanaleinläufen eignen sich in den meisten Fällen unsere manuellen A.S.K. Für neu zu errichtenden Kanalsystemen bieten sich beide Bauarten, automatisiert wie mechanisch, gleich gut an. Die Versorgung der automatisierten A.S.K. erfolgt über Druckluft und über ein Steuerpanel. Diese führen die Druckluft unterirdisch bis zur A.S.K. und öffnet bzw. schließt per Knopfdruck den Klappenteller. Bei Druckabfall in der Pneumatik fährt der Klappenteller durch sein Eigengewicht in Schließstellung und sichert die Klappe zu 90%.

Durch die baugleichen Rahmen ist ein Austausch zwischen den Klappensystemen jederzeit möglich. Bei einem Wechsel zu einer automatischen Klappe müssen Druckluftleitungen verlegt werden.

  • Einfache Bedienung
  • Geringer Wartungsaufwand
  • Auf dem Stand der neusten Technik in Funktion und Konstruktion
  • Einsetzbar in explosionsgefährdeten Bereichen
  • 20 Jahre Gewährleistung (ausgenommen Verschleißteile)
  • DIBt-Zulassung

Sie verhindern mit unserer A.S.K. Umweltkatastrophen. Sprechen Sie ihren Versicherer an, ob eine Reduzierung ihrer Prämie, durch den Schutz ihres Kanalsystems möglich ist.

Zur Wartung, Instandhaltung und Reparatur können wir qualifiziertes Fachpersonal anbieten, um die DIBt-konforme Zulassung im laufenden Betrieb aufrechtzuerhalten und die nötigen Nachweise gemäß BetrSichV zu erbringen.

Manuelle A.S.K.:

  • Schmutzsieb
  • Siebkorbfilter

Automatische A.S.K.:

  • Schmutzsieb
  • Siebkorbfilter
  • Steuerschrank mit Druckluftflaschen und Bedienpanel
  • Bedienpanel im Wandschrank mit Glasscheibe hängend und Nothammer
  • Bedienpanel auf Standsäule mit Signalleuchte

Im Jahr 2020 hat unsere A.S.K. die DIBt Zulassung erhalten. Die Scherzer Umwelttechnik GmbH ist ein zugelassener Fachbetrieb nach WHG und zertifiziert nach ISO 9001:2015.

Die A.S.K. verhindert das Eindringen von umweltgefährdenden Stoffen in Ihre Kanalisation. Sprechen mit Ihrem Versicherer über eine ggf. Reduzierung Ihrer Versicherungsprämie.

Ihr Ansprechpartner Technik und Vertrieb:

Ralf Kuchler
Tel +49 201 855 14 - 21
Fax +49 201 855 14 - 36
r.kuchler@scherzer.net

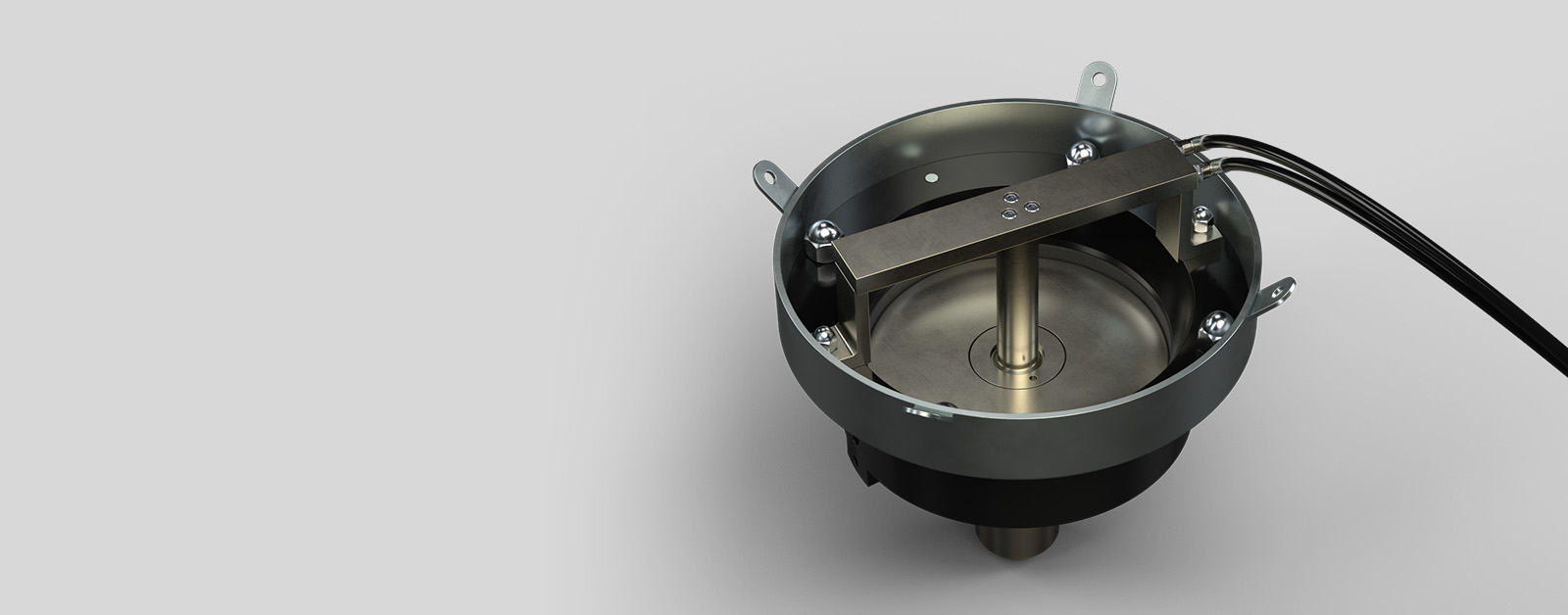

Pneumatische
